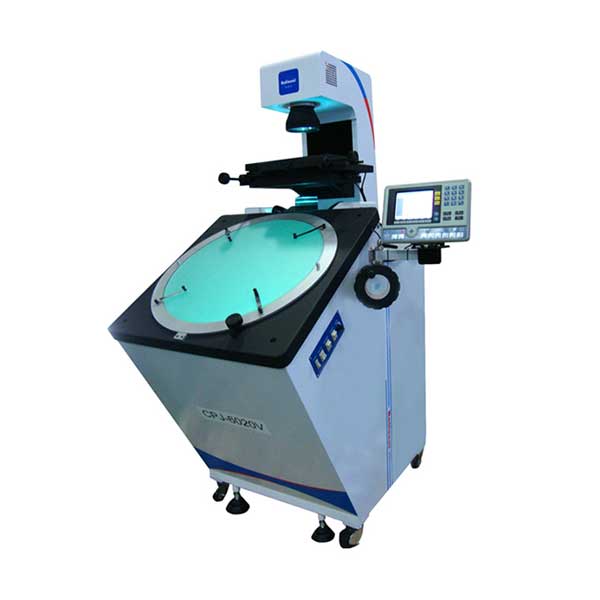

万濠投影仪的投影结构

测量投影仪系统的结构由物镜、投影屏和二者之间的若干反射镜组成，此外还包括为其服务的调焦机构。

1、物镜的连接和更换方式

投影仪在使用中，经常需要更换物镜。投影仪物镜的更换方式有：拆装更换和采用多镜头交替式机构更换两种方式。

（1）拆装更换指：拆下一个物镜，在原来位置上安装另一个物镜。该方式可以简化投影仪的结构，但操作较为麻烦。

物镜的拆装方式有螺纹连接和卡扣连接两种。

安装螺纹连接的物镜时，需要转动多圈，直至定位面靠死，以确保准确的放大率。安装卡口连接的物镜时，先使物镜上的凸筋对准安装座上的槽口，稍加转动，即可完成连接。因此能实现物镜的快速更换。物镜上的圆锥面与安装座可实现无间隙配合，以保证光路各部分具有良好的同轴度，同时有利于物镜的快速插入。

（2）多镜头交替式机构：可以使更换物镜更加方便、快捷，特别是大型投影仪，物镜都十分笨重，拆装不便，必须采用多镜头交替式机构进行更换。常见的多镜头交替式机构机构有：直线式和转旋转盘式。优良的换倍机构，动作轻松，到位后，有明显手感和声响。
