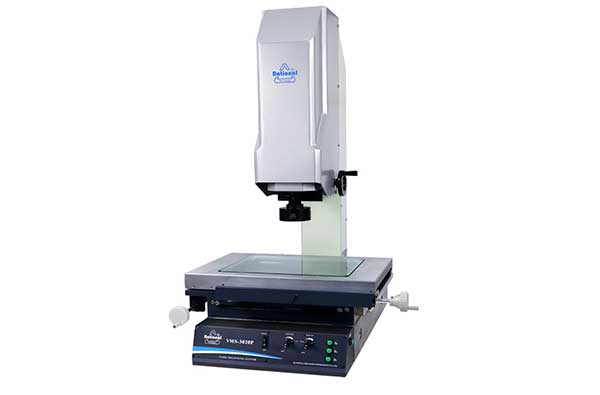

自动影像测量仪使用须知

影像测量仪是坐标测量机的一种，亦称作影像测头坐标测量机。它利用光学显微镜对待测物体进行自由倍率的放大成像。

开机前

1、自动给影像测量仪对环境要求比较严格，应按要求严格控制环境温度及湿度。

2、自动影像测量仪的导轨加工精度很高，如果导轨上面有灰尘或其它杂质，就容易造成导轨划伤。所以每次开机前应清洁机器的导轨，金属导轨用航空汽油擦拭（120或180号汽油），花岗岩导轨用无水乙醇擦拭。

3、切记在保养过程中不能给任何导轨上任何性质的油脂。

4、定期给光杆、丝杆、齿条上少量防锈油。

5、在长时间没有使用影像测量仪时，在开机前应做好准备工作：控制室内的温度和湿度(24小时以上)，在南方湿润的环境中还应该定期把电控柜打开，使电路板也得到充分的干燥，避免电控系统由于受潮后突然加电造成损坏。然后检查电源、气源是否正常。

6、开机前检查电源，如有条件应配置稳压电源，定期检查接地。

测量过程

1、被测工件在放到工作台上检测之前，应先清洗去毛刺，防止在加工完成后工件表面残留的冷却液及加工残留物影响自动影像测量仪的测量精度及使用寿命。

2、被测工件在测量之前应在室内恒温12小时，如果温度相差过大会影响测量精度。

3、大型及重型工件在放置到工作台上的过程中应轻放，以避免造成剧烈碰撞，致使工作台或工件损伤。必要时可以在工作台上放置一块厚橡胶以防止碰撞。

4、小型及轻型工件放到工作台后，应紧固后再进行测量，否则会影响测量精度。

5、在工作过程中，Z轴镜头在移动时应远离工件，以避免碰撞。

测量结束后

1、测量结束后要清洁工作台面。

2、检查导轨，防止有杂物、水渍残留。

3、工作结束后将机器总电源、气源关闭。
